330uh电感,330uh功率电感型号规格选型
330uh电感是一种比较常用的电感,而
330uh贴片功率电感更是广泛运用在移动电源,汽车电子,手提电脑,移动通讯设备,直流转换器等。昨天,在我们
南山电子的某宝店——
南山E店,遇到一件有趣的事儿,一位老顾客陈工之前一直用
330uh功率电感,属于MS74功率电感,型号是
风华高科的MS74-331MT,因为
330uh功率电感缺货,感量300-400uh都可以,于是在大概查了下规格书后,就自行换购了390uh的MS74功率电感,因为他是老技术工程师,我们这边也就直接发货,结果将
330uh功率电感替换掉上板子后发现无法使用,那么这是为什么呢?

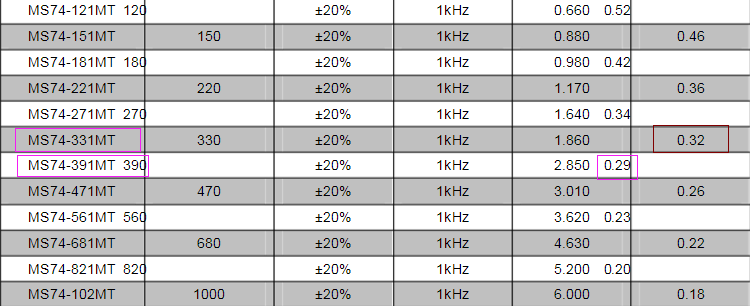

我们先将风华高科的两个MS74贴片功率电感规格大致分析一下:
330uh功率电感 MS74-331MT 电感330uh 公差±20% 测试频率1kHz 直流
电阻MAX 1.86Ω 饱和电流0.32A
390uh功率电感 MS74-391MT 电感390uh 公差±20% 测试频率1kHz 直流电阻MAX 2.85Ω 饱和电流0.29A

两者规格确实差不多,难怪我们的老工程师会出错,但是将规格列出后,就很明显的看出,其实是饱和电流的问题,陈工测试环境的通过电流是0.3A,
330uh功率电感的饱和电流0.32A是没问题的,但是390uh贴片功率电感的饱和电流只有0.29A,也就是说替换后电流达不到300mA,可能陈工在查规格书时候,错将390uh的饱和电流看错行了,还好回去又测试一遍,因为是老顾客大家很熟,所以货调回来等待
330uh功率电感。
由此可以看出,MS74贴片功率电感相同磁芯材料,电感量越大,电流越小,
330uh功率电感和390uh电感,一定要看饱和电流具数值,
330uh电感虽然运用广泛,但是还是要具体情况具体分析,不可随便替换。
